蜗轮对夹蝶阀

公称通径：10mm～1000mm及1/2"～60"

公称压力：1.0MPa～16.0MPa/150Lb～1500Lb/10K～160K

工作温度：－196℃～700℃

采用标准：GB、DIN、API、ANSI、JIS、BS等

阀体材质：碳钢、不锈钢、合金钢、超低碳不锈钢、钛合金、高镍合金和蒙乃尔合金等

驱动方式：手动、蜗轮传动、伞齿轮、电动、气动、液动等

产品详情

【性能参数】

型号		D373H-10C~40	D373H-10P~40
		D373Y-10C~40	D373Y-10P~40
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤300
适用介质		水、油品、蒸汽等
材料	阀体、蝶板	铸钢	奥氏体不锈钢
	阀杆	40Cr	奥氏体不锈钢
	密封面配对材料	不锈钢/不锈钢	不锈钢/司太立
	填料	柔性石墨	聚四氟乙烯

【主要外形和连接尺寸】

公称通径DN	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H1	H	D1	n-Φd	D1	n-Φd	D1	n-Φd
50	43	255	340	125	4-18	125	4-18	125	4-18
65	46	280	370	145	4-18	145	4-18	145	4-18
80	49	285	385	160	4-18	160	4-18	160	4-18
100	56	310	430	180	4-18	180	4-18	190	4-22
125	64	310	440	210	4-18	210	4-18	220	4-26
150	70	315	475	240	4-23	240	4-22	250	4-26
200	71	380	590	295	4-23	295	4-22	310	4-26
250	76	460	710	350	4-23	355	4-26	370	4-30
300	83	475	725	400	4-23	410	4-26	430	4-30
350	92	510	830	460	4-23	470	4-26	490	4-33
400	102	550	900	515	4-25	525	4-30	550	4-36
450	114	590	970	565	4-25	585	4-30	600	4-36
500	127	610	1030	620	4-25	650	4-33	660	4-36
600	154	660	1150	725	4-30	770	4-36	770	4-39
700	165	730	1220	840	4-30	840	4-36	875	4-42
800	190	810	1300	950	4-34	950	4-39	990	4-48
900	203	930	1480	1050	4-34	1050	4-39	1090	4-48
1000	216	1020	1600	1160	4-34	1170	4-42	1210	4-56

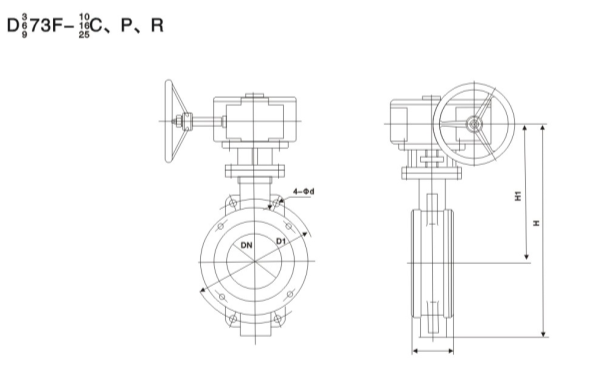

【结构图片】
