三片式高压球阀

三片式高压球阀

【产品用途】
Q347F型PN16~PN64 固定球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

【产品特点】
1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装

【性能参数】

工作压力(MPa)

1.6~25.0

适用温度(℃)

≤180

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢铸钢

铬镍系不锈钢

球体、阀杆

/铬镍/铬镍钼系不锈钢

铬镍系不锈钢

密封圈

柔性石墨垫圈/316+柔性石墨垫圈

填料

聚四氟乙烯



主要连接尺寸

PN

DN

L

D

K

d

Y

b

Z-d0

Ws

Hs

Hw

Hd

1.6MPa

40

165

145

110

85

-

16

4-18

230

135

-

-

50

203

160

125

100

-

16

4-18

260

150

-

-

65

222

180

145

120

-

18

4-18

350

180

-

-

80

241

195

160

135

-

20

8-18

500

195

-

-

100

305

215

180

155

-

20

8-18

650

245

310

420

125

356

245

210

185

-

22

8-18

800

270

330

440

150

394

280

240

210

-

24

8-23

1000

295

390

470

200

457

335

295

265

-

26

12-23

-

-

440

510

250

533

405

355

320

-

30

12-25

-

-

490

560

300

610

460

410

375

-

30

12-25

-

-

530

600

350

686

520

470

435

-

34

16-25

-

-

620

670

400

762

580

525

485

-

36

16-30

-

-

675

720

450

864

640

585

545

-

40

20-30

-

-

740

790

500

914

705

650

608

-

44

20-34

-

-

825

870

600

1067

840

770

718

-

48

20-41

-

-

920

960

2.5MPa

40

190

145

110

85

-

18

4-18

230

135

-

-

50

216

160

125

100

-

20

4-18

260

150

-

-

65

241

180

145

120

-

22

8-18

350

180

-

-

80

283

195

160

135

-

22

8-18

500

195

-

-

100

305

230

190

160

-

24

8-23

650

245

310

420

125

381

270

220

188

-

28

8-25

800

270

330

440

150

403

300

250

218

-

30

8-25

1000

295

390

470

200

502

360

310

278

-

34

12-25

-

-

440

510

250

568

425

370

332

-

36

12-30

-

-

490

560

300

648

485

430

390

-

40

16-30

-

-

530

600

350

762

550

490

448

-

44

16-34

-

-

620

670

400

838

610

550

505

-

48

16-34

-

-

675

720

450

914

660

600

555

-

50

20-34

-

-

740

790

500

991

730

660

610

-

52

20-41

-

-

825

870

600

1143

840

770

718

-

56

20-41

-

-

920

960

4.0MPa

40

190

145

110

85

76

18

4-18

230

135

-

-

50

216

160

125

100

88

20

4-18

260

150

-

-

65

241

180

145

120

110

22

8-18

350

180

-

-

80

283

195

160

135

121

22

8-18

500

195

-

-

100

305

230

190

160

150

24

8-23

800

250

320

430

125

381

270

220

188

176

28

8-25

1000

280

340

450

150

403

300

250

218

204

30

8-25

1200

300

405

480

200

502

375

320

282

260

38

12-30

-

-

450

530

250

568

445

385

345

313

42

12-34

-

-

505

590

300

648

510

450

408

364

46

16-34

-

-

545

620

350

762

570

510

465

422

52

16-34

-

-

640

690

400

838

655

585

535

474

58

16-41

-

-

690

740

450

914

680

610

560

524

60

20-41

-

-

760

810

500

991

755

670

612

576

62

20-48

-

-

850

900

6.4MPa

40

241

165

125

95

76

24

4-23

260

140

-

-

50

292

175

135

105

88

26

4-23

260

160

-

-

65

330

200

160

130

110

28

8-23

350

180

-

-

80

356

210

170

140

121

30

8-23

500

220

-

-

100

406

250

200

168

150

32

8-25

800

250

320

430

125

450

295

240

202

176

36

8-30

1000

295

340

450

150

495

340

280

240

204

38

8-34

1200

340

405

480

200

597

405

345

300

260

44

12-34

-

-

450

530

250

673

470

400

352

313

48

12-41

-

-

505

590

300

762

530

460

412

364

54

16-41

-

-

545

620

350

826

595

525

475

422

60

16-41

-

-

640

690

400

902

670

585

525

474

66

16-48

-

-

690

740

500

1054

800

705

640

576

70

20-54

-

-

760

810

10.0MPa

40

241

165

125

95

76

26

4-23

260

160

-

-

50

292

195

145

112

88

28

4-25

350

180

-

-

65

330

220

170

138

110

32

8-25

500

200

-

-

80

356

230

180

148

121

34

8-25

800

240

310

410

100

432

265

210

172

150

38

8-30

1000

270

340

450

125

508

310

250

210

176

42

8-34

1200

320

360

505

150

559

350

290

250

204

46

12-34

-

-

425

555

200

660

430

360

312

260

54

12-41

-

-

470

625

250

787

500

430

382

313

60

12-41

-

-

525

645

300

838

585

500

442

364

70

16-48

-

-

565

715

350

889

665

560

498

422

76

16-54

-

-

670

770

400

991

715

620

558

474

80

16-54

-

-

720

840

16.0MPa

40

305

175

125

92

76

32

4-27

350

160

-

-

50

368

215

165

132

88

36

8-25

500

180

-

-

65

419

245

190

152

110

44

8-30

800

200

-

-

80

425

260

205

168

121

46

8-30

1000

240

310

410

100

457

300

240

200

150

48

8-34

1200

270

340

450

125

559

355

285

238

176

60

8-41

-

-

360

505

150

610

390

318

270

204

66

12-41

-

-

425

560

200

737

480

400

345

260

78

12-48

-

-

530

630

250

838

580

485

425

313

88

12-54

-

-

570

720

300

965

665

570

510

364

100

16-54

-

-

680

780

20.0MPa

40

305

170

124

90

56

34

4-27

500

180

-

-

50

368

210

160

128

70

40

8-28

650

200

-

-

65

419

260

203

165

97

48

8-30

800

220

-

-

80

470

290

230

190

116

54

8-34

1000

260

320

420

100

564

360

292

245

138

66

8-41

1200

290

360

470

125

673

385

318

270

170

76

12-41

-

-

380

530

150

705

440

360

305

190

82

12-41

-

-

440

580

200

832

535

440

380

245

92

12-48

-

-

550

650

250

991

670

572

508

319

110

12-54

-

-

590

740

25.0MPa

40

305

180

124

92

68.28

32

4-29.5

500

180





50

368

215

165

124

95.25

38.5

8-26

650

200





65

419

245

190.5

137

107.95

41.5

8-29.5

800

220





80

470

265

203

168

136.52

48

8-32.5

1000

260

320

420

100

564

310

241.5

194

161.92

54

8-35.5

1200

290

360

470

125

673

375

292

229

193.68

73.5

8-42





380

530

150

705

395

317.5

248

211.12

83

12-39





440

580

200

832

485

393.5

318

269.88

92

12-45





550

650

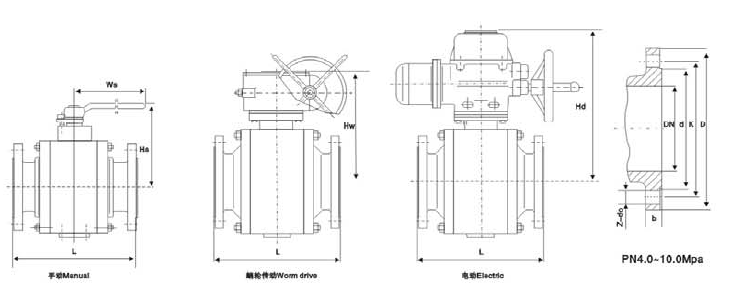

结构图片
