波纹管截止阀

波纹管截止阀

【产品说明】
波纹管截止阀适用于公称压力PN1.6~PN4.0MPa,工作温度-20℃~350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上切断或接通管路介质。

【结构及用途】
1、产品结构合理、密封性能可靠、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、直角式德标波纹管截止阀双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

技术规范

结构形式

BB-BG

驱动方式

手动

气动

设计标准

DIN3356

结构长度

DIN3203

连接法兰

DIN2543-2545

试验和检验

DIN3230



 【产品零部件材料】

序号

名称

材质

1

阀体

GS-C25、CF8、CF3

2

阀瓣

2CR13、F304、F316

3

轴销

F304、F316

4

波纹管组件

F304、F316L

5

阀盖

GS-C25、CF8、CF3

6

填料

柔性石墨、PTFE

7

压套

25#、F304、F316

8

定位片

25#、F304、F316

9

阀杆螺母

铜合金ZQA19-4

10

手轮

碳钢

11

并帽

25#

12

油杯

黄铜

13

六角螺母

ASTMA193 2H、A193-8、A193-8M

14

双头螺栓

ASTMA193 B7、A193-B8、A193-B8M

15

垫片

柔性石墨+不锈钢

16

阀杆

2Cr13、F3

【产品外形及结构尺寸】

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

WJ41Y-16C

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

230

160

125

100

16-3

4-Φ18

358

240

65

290

180

145

120

18-3

4-Φ18

373

240

80

310

195

160

135

20-3

8-Φ18

435

280

100

350

215

180

155

20-3

8-Φ18

500

300

125

400

245

210

185

22-3

8-Φ18

614

320

150

480

280

240

210

24-3

8-Φ23

674

360

200

600

335

295

265

26-3

12-Φ23

811

400

250

650

405

355

320

30-3

12-Φ25

969

450

300

750

460

410

375

30-3

12-Φ25

1145

580

350

850

520

470

435

34-4

16-Φ25

1280

640

400

980

580

525

485

36-4

16-Φ30

1452

640

WJ41Y-25C

15

130

95

65

45

16-2

4-Φ14

170

120

20

150

105

75

55

16-2

4-Φ14

190

140

25

160

115

85

65

16-2

4-Φ14

205

160

32

180

135

100

78

18-2

4-Φ18

270

180

40

200

145

110

85

18-3

4-Φ18

310

200

50

230

160

125

100

20-3

4-Φ18

358

240

65

290

180

145

120

22-3

8-Φ18

373

240

80

310

195

160

135

22-3

8-Φ18

435

280

100

350

230

190

160

24-3

8-Φ23

500

300

125

400

270

220

188

28-3

8-Φ25

614

320

150

480

300

250

218

30-3

8-Φ25

674

360

200

600

360

310

278

34-3

12-Φ25

811

400

250

650

425

370

332

36-3

12-Φ30

969

450

300

750

485

430

390

40-4

16-Φ30

1145

580

350

850

550

490

448

44-4

16-Φ34

1280

640

400

980

610

550

505

48-4

16-Φ34

1452

640

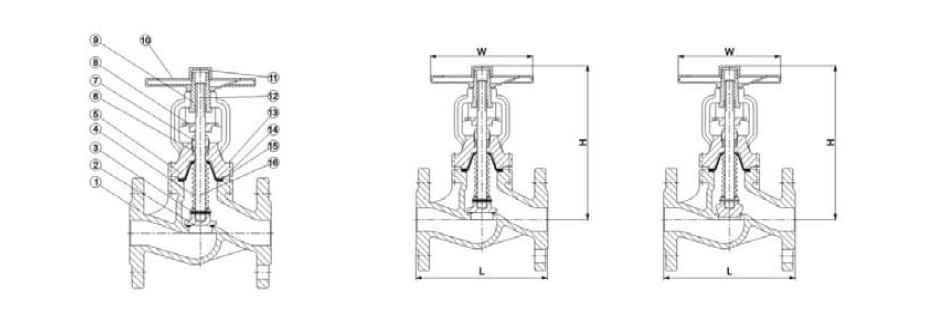

 【结构图片】
