美标法兰截止阀

美标法兰截止阀

J41H、J41Y、J41W API美标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

【产品特点】
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。

用途与性能规范

【执行标准】

设计标准：BS1873 JIS B2071-2081

结构长度：ANSI B16.10，JISB2002

配管法兰：ANSI B16.5、JIS B2212-2214

对焊端尺寸：ANSI B16.25

检验与试验：API598、JIS B2003

传动方式：手动、电动、伞齿轮动

【性能参数】

型号		J41H-150LB～2500LB	J41Y-150LB～2500LB	J41W-150LB～2500LB
工作压力（class）		150LB～2500LB
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

【主要外形和连接尺寸】

DN	L	D	D1	D2	b	Z-Φd	H	D0
150Lb
15	108	90	60.5	35	10	4-15	241	125
20	117	100	70	43	11	4-15	241	125
25	127	110	79.5	51	12	4-15	242	125
32	140	120	89	63	13	4-15	280	160
40	165	130	98.5	73	15	4-15	286	160
50	203	150	120.5	92	16	4-19	368	200
65	216	180	139.5	105	18	4-19	387	200
80	241	190	152.5	127	19	4-19	411	250
100	292	230	190.5	157	24	8-19	454	250
125	356	255	216	186	24	8-22	455	355
150	406	280	241.5	216	26	8-22	541	355
200	495	345	298.5	270	29	8-22	651	450
250	622	405	362	324	31	12-25	800	450
300	698	485	432	381	32	12-25	1231	500
350	787	535	476.5	413	35	12-29	1450	600
400	914	595	534.5	470	37	16-29	1645	600
450	-	635	577.5	533	40	16-32	-	610
300Lb
15	152	95	66.5	35	15	4-15	241	125
20	178	120	82.5	43	16	4-19	241	125
25	203	125	89	51	18	4-19	283	160
32	216	135	98.5	63	19	4-19	320	200
40	229	155	114.3	73	21	4-22	322	200
50	267	165	127	92	23	8-19	399	200
65	292	190	149	105	26	8-22	438	250
80	318	210	168.5	127	29	8-22	464	280
100	356	255	200	157	32	8-22	565	355
125	400	280	235	186	35	8-22	614	400
150	444	320	270	216	37	12-22	717	450
200	559	380	330	270	42	12-25	930	500
250	622	445	387.5	324	47.7	16-29	1012	450
300	711	520	451	381	50.8	16-32	1231	500
350	762	585	514.5	413	54	20-32	1450	600
400	864	650	571.5	470	57.2	20-35	1645	600
600Lb
15	165	95	66.5	35	22	4-15	100	156
20	190	120	82.5	43	23	4-19	100	161
25	216	125	89	51	25	4-19	125	187
32	229	135	98.5	63	28	4-19	160	214
40	241	155	114.3	73	30	4-22	160	252
50	292	165	127	92	33	8-22	180	430
65	330	190	149	100	36	8-22	250	480
80	356	210	168	127	39	8-22	250	530
100	432	275	216	157	45	8-25	350	650
125	508	330	266.5	186	52	8-29	350	750
150	559	355	292	216	55	12-29	450	850
200	660	420	349	270	63	12-32	500	1050
250	787	510	432	324	71	19-35	600	1257
300	838	560	489	381	74	20-35	680	1468
350	889	605	527	413	77	20-38	760	1623
400	991	685	603	470	84	20-41	760	1816

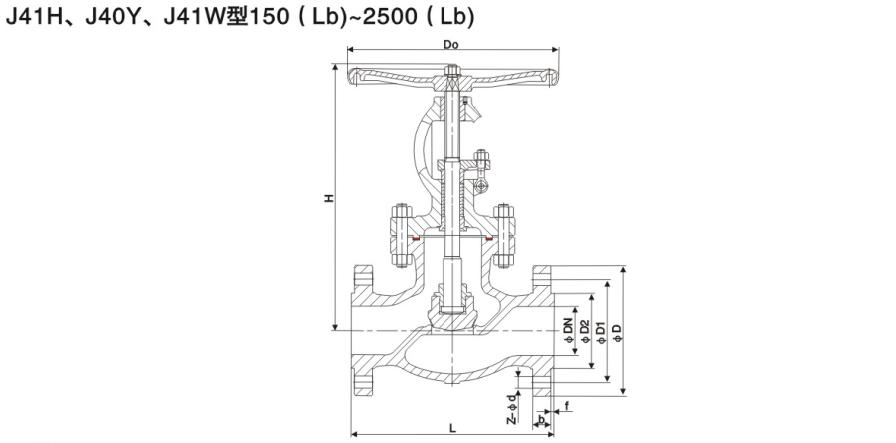

【结构图片】
