电动闸阀
【产品用途】
公司生产的电动闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
【产品用途】
公司生产的电动闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
【执行标准】
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79.1
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
【性能参数】
公称压力PN（MPa) | 壳体 | 试验压力（MPa) | 上密封 | |
密封（液） | 密封（气） | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
【适用介质和适用温度】
壳体材料 | 适用介质 | 适用温度（℃） |
碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
铬镍钛钢（P型） | 硝酸类 | ≤200 |
铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
铬钼钢（I型） | 水、蒸汽、油品 | ≤550 |
【主要零件材料】
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
碳素钢 | 优质碳钢+硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 聚四氟乙烯 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 聚四氟乙烯 | 可锻铸铁 |
铬钼钢 | 合金钢+硬质合金 | 铬钼钢 | 铝青铜 | 柔性石棉 | 可锻铸铁 |

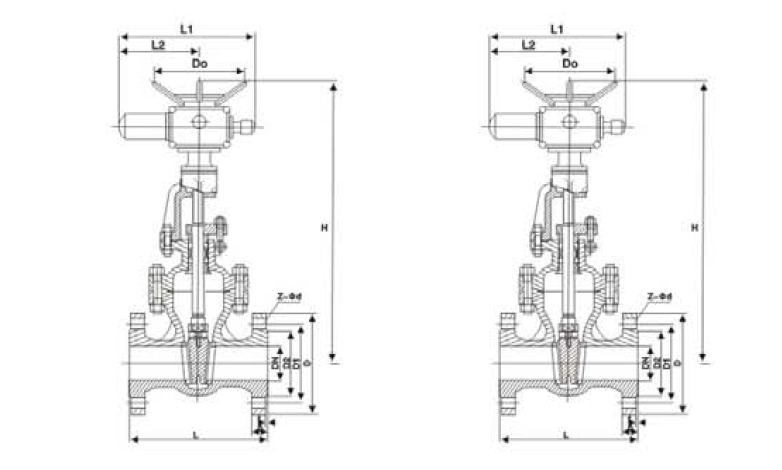

【主要外形和连接尺寸】
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
Z41H-16 | ||||||||
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
Z41H-25 | ||||||||
15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
【结构图片】
